制動斬波器的特點及作用

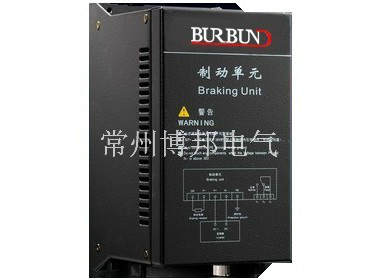

      制動斬波器又叫制動單元，和制動電阻一起配套工作，都是變頻器的選件。適合于任何設備需要剎車、制動的場合。

      一、制動斬波器的特點
      1、每種功率范圍都有單臺的制動斬波器可選用，無需并聯使用；
      2、允許在電網變動大的場合使用；
      3、有短路保護，不會因為電阻短路損壞變頻器；
      4、特殊設計，可以使用普通電阻，不必選擇無感電阻，性價比優；
      5、電壓自動跟蹤，用戶不必調整電壓設定，不會干擾其它設備；
      6、內置散熱風扇，使用率更高，壽命更長；
      7、制動電阻可選波紋電阻，鋁殼電阻，功率電阻阻值大小可根據使用情況訂做，也可配應相應的電阻箱或電阻柜。

      二、制動斬波器的作用
      1、能耗制動（這種方式就用到斬波器和制動電阻）
      利用設置在直流回路中的制動電阻吸收電機的再生電能的方式稱為能耗制動，其優點是構造簡單；對電網無污染（與回饋制動作比較），成本低廉；缺點是運行效率低，特別是在頻繁制動時將要消耗大量的能量且制動電阻的容量將增大。

      2、回饋制動
      實現能量回饋制動就要求電壓同頻同相控制、回饋電流控制等條件。它是采用有源逆變技術，將再生電能逆變為與電網同頻率同相位的交流電回送電網，從而實現制動�；仞佒苿拥膬烖c是能四象限運行，電能回饋提高了系統的效率。

      其缺點是：（1）、只有在不易發生故障 的穩定電網電壓下（電網電壓波動不大于 10%），才可以采用這種回饋制動方式。因為在發電制動運行時，電網電壓故障時間大于2ms，則可能發生換相失敗，損壞器件。（2）、在回饋時，對電網有 諧波污染。（3）、控制復雜，成本較高。

      3、直流制動
      可以用于要求準確停車的情況或起動前制動電機由于外界因素引起的不規則旋轉。接下來進入正題，說說制動斬波器在能耗制動中的作用。一般在通用變頻器中，小功率變頻器（22kW以下）內置有了制動單元（含制動斬波器），只需外加制動電阻。大功率變頻器（22kW以上）就需外置制動單元、制動電阻了。

      三、制動斬波器的制動過程
      1、當電機在外力作用下減速、反轉時（包括被拖動），電機即以發電狀態運行，能量反饋回直流回路，使母線電壓升高；
      2、當直流電壓到達制動單元開的狀態時，制動單元的功率管導通，電流流過制動電阻；
      3、制動電阻消耗電能為熱能，電機的轉速降低，母線電壓也降低；
      4、母線電壓降至制動單元要關斷的值，制動單元的功率管截止，制動電阻無電流流過；
      5、采樣母線電壓值，制動單元重復ON/OFF過程，平衡母線電壓，使系統正常運行。
