【制動電阻常識】制動電阻和制動單元在卷揚機中的應用

      一、簡 述
      卷揚機（或絞車）是由人力或機械動力驅動卷筒、卷繞繩索來完成牽引工作的裝置。可以垂直提升、水平或傾斜拽引重物。電動卷揚機由電動機、聯軸節、制動器、齒輪箱和卷筒組成，共同安裝在機架上。對于起升高度和裝卸量大工作頻繁的情況，調速性能好，能令空鉤快速下降。 　　

      常見的卷揚機噸位的范圍為：0.3T-30T卷揚機，型號則有約十多種，一些主要的型號中Jk表示快速卷揚機，Jm表示慢速卷揚機，Jt表示防爆卷揚機，單卷筒表示一個卷筒容納鋼絲繩，雙卷筒表示兩個卷筒容納鋼絲繩。該產品通用性高、結構緊湊、體積小、重量輕、起重大、使用轉移方便，被廣泛應用于建筑、水利工程、林業、礦山、碼頭等的物料升降或平拖，還可作現代化電控自動作業線的配套設備。

     二、設備介紹：

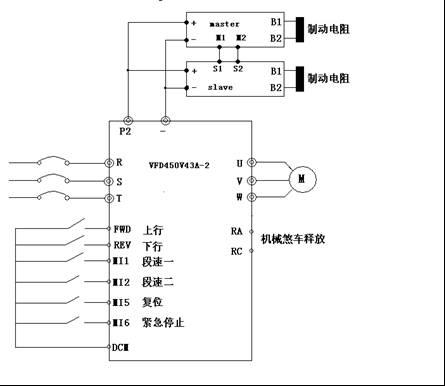

     本系統主要應用臺達VE系列變頻器并合理配置博邦電氣BBU制動單元和BPRB制動電阻，對電動卷揚機實現完美控制，把負載為10-12噸的貨物進行升降、停止和平拖等動作。設備示意圖如下：

      由于工作負載的不同，卷揚機在不同情況下吊鉤的速度是需要變化的。以前大部分卷揚機用的是串極、直流或轉子串電阻來調速，這些調速方式不僅效率低、控制復雜，而且故障率高。且卷揚機和電梯類似，都是屬于特種設備，所以對于可靠性和安全性都有很嚴格的要求。這樣，它對變頻控制系統主要有以下的要求： 　　
■起動和制動性能好----快速、平穩和準確的起動和制動。 　　
■全速范圍內都有很好的恒轉矩性能。 　　
■重物下降時（除空載或輕載外），都依靠自重下降。為了克服重力加速度的不斷加速，電動機必須產生足夠的制動轉矩，使重物在所需的轉速下平穩下降。 　　
■停車距離不得超過吊鉤一分鐘上升或下降距離的5%，且重物在空中停住的前后不得有“溜鉤”現象。

      三、應用規劃及效果：

      臺達VE變頻器為一款高性能無感測磁束矢量型變頻器，是結合現代電力電子與微電腦控制技術所設計的一款高科技產品。其具有響應速度快、精度高、輸出力矩大（最大200%轉矩電流）以及定位控制等卓越特性，因此可廣泛應用于機床、電梯、起重設備、加工中心等相關的各種高性能應用場合。 　　

      BBU系列制動單元和制動電阻是常州(江蘇)博邦電氣的核心產品，博邦電氣是專業研發制造電抗器、串聯電抗器、進線電抗器、鋁殼電阻、制動電阻、制動單元、變壓器、濾波器的大型生產廠家，該方案既保證了電機短時間內快速減速或停車，又保護了變頻器不受再生電能的危害，還保證了電源網絡的平穩運行。 　　

      在此應用場合中，無論負載是在上升、下降還是在停止等狀態，均沒有出現溜鉤、速度不穩等不良現象，而且在臺達VE變頻器應用于卷揚機驅動系統中后，不僅降低了原有系統的故障率，提高了現場控制的靈活性，時，還提高了系統調速的質量和精度，同時替用戶節省了大量的電能。
