跟電抗器廠家學變頻器,電機,電抗器如何選擇 一、變頻器選擇與電機同等功率的好，還是比電機大一些的好？
回答：不能這樣講，應該是選擇電流同等級的。變頻器的額定工作電流要大于電機最大工作電流的為好！為什么不要選擇功率的等級呢？原因是，相同功率等級的電機，其極數不同，電流差異很大。比如，2極和8極電機，功率相同，機座號卻差了一個等級。所以，一定要選擇電流匹配的變頻器。另外，選擇變頻器不是功率越大越好，變頻器比電機的電流裕量大10％以內就可以了，太大了，控制精度就受影響了。特別是針對矢量控制。不要大太多。一是浪費，二是影響控制的精度。
變頻器功率選大一檔是有好處的，我在鍋爐用變頻器功率選大一檔，8年一臺變頻器沒壞，節約資金。另外，還要看你具體使用什么變頻器了，在丹佛斯的變頻器說明書有提醒：使用大等級變頻器容易損壞電機及變頻器。建議使用相同等級的。但是三菱的跟歐姆龍的我們一直使用大一級的。
電抗器廠家選型原則值得推薦參考。恒轉矩類，原則是裝置不過載，電機允許過載；變轉矩類，按實際電機額定電流選擇與裝置適配的容量。這樣做既可保證系統的安全性和可靠性，又能盡可能的節省成本少花錢。簡而言之，根據實際情況吧，如果負載不是很重，又是普通負載，如普通的風機水泵，使用同等功率就行了，如果是起重機等需要頻繁動作且重載及正反轉，使用環境又不好，最好選大一個等級。
就以往經驗而言，只是一些使用的案例！我使用的都是風機水泵類，選擇都是功率相同，使用下來都還不錯！至于說變頻器的使用壽命，我想同你采購的變頻器質量息息相關，其余就是選變頻器的時候把自己的負載搞清楚，這樣比較好！
根據實際情況，這里給一個SIEMENS的工程實際例子：（1）鋼廠卷取傳動：電機功率2310kW，最大150%短時過載，變頻器容量達到3600kW，也就是變頻器的額定容量約等于電機的允許的最大能力，其實生產線上的大多數變頻器都是這么選型的，也就是說，變頻器的額定約等于電機的最大。（2）泵：我們那有三種，電機分別是200kw、75kw和22kw，最大150%短時過載，變頻器容量都與電機容量相同。
電抗器廠家之說短時過載，并沒有說清楚到底是多短，1分鐘呢還是兩分鐘。變頻器的最大電流本身就是比額定電流大只是好像限制在1分鐘以內，如果時間沒超過一分鐘，那鋼廠卷取傳動：何必要選150%？如果超過了泵：選100%有怎么夠呢？所以我覺得還要搞清楚這個短時過載過載到何種程度，時間長短。
我選擇變頻器基本都是大一個等級。因?yàn)槟愕碾姍C(jī)經常需要2倍甚至更大輸出電流，這種情況下電機是沒有問題的。如果變頻器跟電機額定電流一個等級的話，變頻器最大輸出電流達不到就完蛋了。所以如果不是實在缺錢的話，大一個等級還是有好處的。
為了防止變頻器對電網的諧波干擾?該如何根據變頻器的功率選擇電抗器的大小?變頻器功率越大所匹配電抗器的電感量也越大嗎？一般根據額定電流來選，當然功率越大電感越大了。
二、變頻器帶電機功率常見問題
1、額定功率為1.5KW的電機，是不是拿1.5KW的變頻器帶？
為電機選擇驅動變頻器時，不能只看功率值，而是應該根據電機的額定電流值來選配變頻器。額定功率為1.5KW的電機，你要看看其額定電流值為多大。然后在同樣電壓等級的變頻器里，選擇其額定電流值不小于電機額定電流值的變頻器即可。例如：電機額定電壓為380V，額定電流為10A的話，則你應該選擇一款電壓等級為380V~400V，其額定電流值不小于10A的變頻器即可。
2、下面有減速機的話，是不是負載會輕很多？
減速機所起的作用只是降低了電機所需的輸出轉矩。例如：減速機減速比為1:10的話，則原先沒有減速機時，電動機可能需要出100Nm的力矩；有了減速機后，電機只需出10Nm的力矩就夠了。不過這樣一來，電機的額定輸出轉速也必須提高為以前的10倍。
而且，對于電機所需出的功率來說，是沒有任何減小的。原先如果需要出1.5KW的功率的話，現在仍然需要出1.5KW的功率（如果不考慮減速機的損耗的話），功率值不會有任何減少的。你仍然得選配那么大的變頻器。 這可以從電機功率的計算公式上推出。電機功率：正比于轉速和轉矩的乘積。有了減速機后，雖然電機轉矩減少了，但是轉速卻升高了，所以你這樣一想就會明白了。
3、馬達選擇變頻器，我們一般選比馬達大一級的變頻器，比如是額定功率為1.5KW的電機，一般選擇2.2KW的變頻器帶，一般不選正好和馬達功率一樣大的，大一級帶點冗余比較理想；馬達配減速機要看選擇啥樣的減速機，通常馬達都有額定轉速，如果配減速機的話需要除以減速比，才能得到實際馬達的轉速；
4、減速機就是一種特殊的杠桿，經過減速機后，速度=電機速度÷速比，輸出力矩=電機力矩×速比，所以負載顯得輕很多。但是不考慮損耗的話，輸入功率和輸出功率是相等的。
5、選擇變頻器，主要是選擇變頻器的最大電流，如果變頻器的最大電流低于電機的額定電流，變頻器就會過載
6、選變頻器，先看電流，要大于負載電流¡第二是功率，對風泵類負載一般和電機功率一樣，對恒轉移矩負載，變頻器功率要大電機一個等級¡
7、1.5kW電機，用1.5kW變頻器帶是可以的。不過最好還有確認一下電機的工作電流（包括要使用的過載電流）小于變頻器的基本電流為宜。電機加減速箱以后，當然負載就輕了，因?yàn)榧恿藴p速箱，電機的輸出扭矩到負載端就要乘減速機的變比。相當于把輸出轉矩?cái)U(kuò)大了。
8、用萬用表量一下。380V接法電阻一般是幾十歐姆的、220V接法電阻一般是十幾歐姆。
三、變頻器的功率與電機的功率如何選擇實例分析
我以前用的電機的功率為0.37KW，用的變頻器功率為0.55KW，現在公司買回臺新的變頻器，功率為1.1KW，不知道能不能與0.37KW的電機配和使用？
請高手指點變頻器功率與電機的功率怎樣選擇？
回答：這樣不太好，差好幾極呢。具體解釋如下：
(1)變頻器功率值與電動機功率值相當時最合適，以利變頻器在高的效率值下運轉。
(2)在變頻器的功率分級與電動機功率分級不相同時，則變頻器的功率要盡可能接近電動機的功率，但應略大于電動機的功率。
(3)當電動機屬頻繁起動、制動工作或處于重載起動且較頻繁工作時，可選取大一級的變頻器，以利用變頻器長期、安全地運行。
(4)經測試，電動機實際功率確實有富余，可以考慮選用功率小于電動機功率的變頻器，但要注意瞬時峰值電流是否會造成過電流保護動作。
(5)當變頻器與電動機功率不相同時，則必須相應調整節能程序的設置，以利達到較高的節能效果。1.3變頻器箱體結構的選用變頻器的箱體結構要與環境條件相適應，即必須考慮溫度、濕度、粉塵、酸堿度、腐蝕性氣體等因素。電機沒有問題，我這共有8臺變頻器，就有一臺在9HZ以下起不來，我換別的變頻器就好了，所以是變頻器不好，我打請購要的時0.55KW的變頻器，可采購買回來的是1.1KW，現在急著用，不知道1.1KW的變頻器對0.37KW的電機有沒有危害。
四、變頻器如何選擇電抗器？
我們從額定交流電流的選擇、電壓降、電感量的選擇、對應額定電流的電感量與電纜長度等方面進行分析。
1、額定交流電流的選擇
額定交流電流是從發熱方面設計電抗器的長期工作電流，同時應該考慮足夠的高次諧波分量。即輸出電抗器實際流過的電流是變頻器電機負載的輸出電流。
2、電壓降
電壓降是指50HZ時，對應實際額定電流時電抗器線圈兩端的實際電壓降。通常選擇電壓降在4V~8V左右。
3、電感量的選擇
電抗器的額定電感量也是一個重要的參數！若電感量選擇不合適，會直接影響額定電流下的電壓降的變化，從而引起故障。而電感量的大小取決于電抗器鐵芯的截面積和線圈的匝數與氣隙的調整。出線電抗器電感量的選擇是根據在額定頻率范圍內的電纜長度來確定，然后再根據電動機的實際額定電流來選擇相應電感量要求下的鐵芯截面積和導線截面積，才能確定實際電壓降。
理想的電抗器在額定交流電流及以下，電感量應保持不變，隨著電流的增大，而電感量逐漸減小。
當額定電流大于2倍時，電感量減小到額定電感量的0.6倍。
當額定電流大于2.5倍時，電感量減小到額定電感量的0.5倍。
當額定電流大于4倍時，電感量減小到額定電感量的0.35倍
在高壓補償裝置中一般都裝設有串聯電抗器，它的作用主要有兩點：一是限制合閘涌流，使其不超過額定電流的20倍；二是抑制供電系統的高次諧波，用來保護電容器。因此電抗器在補償裝置中的作用非常重要。只有科學、合理的選用電抗器才能確保補償裝置的安全運行。
用于變頻器的電抗器主要三種，下面詳細介紹一下：

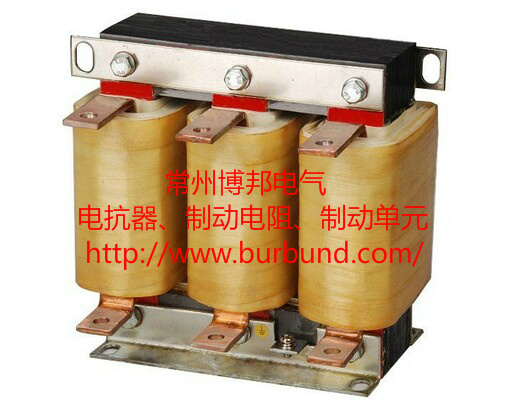

1、進線電抗器|輸入電抗器（BACL）
廣義上講，凡在電路中能夠起到阻抗作用的物體或東西(一個由無導磁材料組成的空心線圈)，我們統稱為電抗器，因此，安裝在變頻器進線端（或者叫輸入端）的電抗器就叫進線電抗器（或稱輸入電抗器），進線電抗器可以限制電網中的諧波干擾；抑制過電壓過電流而引起的合閘涌流；保護變頻器，提高功率因數；降低整流單元對電網造成的諧波污染；“Burbund”品牌進線電抗器簡稱為“BACL”
2、出線電抗器|輸出電抗器（BOCL）
出線電抗器（或稱輸出電抗器）安裝在變頻器出線端（或者叫輸出端），其作用主要包括：減少電機噪音和振動，延長電機使用壽命；抑制瞬變電壓dv/dt，保護變頻器；改善長輸線路的電壓分布，延長變頻器有效傳輸距離；“Burbund”品牌出線電抗器簡稱為“BOCL”
3、直流電抗器|平波電抗器（BDCL）
直流電抗器也叫平波電抗器，一般接在變頻系統的直流整流環節與逆變環節之間，其作用是使逆變環節運行更穩定，改善電容濾波造成的輸入電流波形畦變；減少和防止因沖擊電流造成整流橋損壞和電容過熱；提高功率因素，降低直流母線交流脈沖；限制電網電壓的瞬變；及改善變頻器的功率因數，“Burbund”品牌直流電抗器簡稱為“BDCL”
對于電抗器的選用主要有三方面的內容：電抗器的電抗率K值的選取和電抗器結構（空芯、鐵芯）以及電抗器的安裝位置（電源側、中性點側）。
電抗器的結構選擇：
電抗器的結構形式主要有空芯和鐵芯兩種結構。
鐵芯結構的電抗器主要優點是：損耗小，電磁兼容性叫好，體積小。缺點是：有噪音并在事故電流較大時鐵芯飽和失去了限流能力。當干式鐵芯且采用氧樹脂鑄線圈的電抗器，其動、熱穩定性均很好，適合裝在柜中。油浸式鐵芯電抗器雖然體積大些，但噪音較小，散熱較好，安裝方便，適用于戶外使用。
空芯電抗器的主要優點是：線性度好，具有很強的限制短路電流的能力而且噪音小。缺點是：損耗大，體積大。這種電抗器戶內，戶外都適合，但不適合裝在柜中。在戶外安裝容易解決防止電磁感應問題。最好采用分相布置“品”字形或“一”字形。這樣相間拉開了距離，有利于防止相間短路和縮小事故范圍。所以這種布置方式為首選。當場地受到限制不能分相布置時，可采用互相疊裝式產品。三相疊裝式產品的 B相線圈繞線制方向?yàn)榉捶较蚴怪е^緣承受壓力，因此在安裝時一定按生產廠家的規定。
