艾默生變頻器與制動單元、制動電阻是如何接線的？作用？

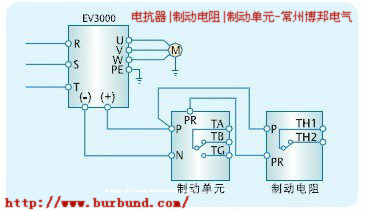

1． 艾默生變頻器與制動單元、制動電阻接線圖如9-3 所示

備 注：TA-TB、TA-TC 為故障繼電器觸點；TH1、TH2 為溫度繼電器觸點。

2． 艾默生變頻器與制動單元、制動電阻接線的主要作用
      制動電壓可調整；制動電阻工作超時保護；散熱器過熱保護；模塊異常報警；故障顯示及故障繼電器輸出；制動電阻過熱自動斷開及繼電器報警輸出；制動單元和變頻器、制動單元和制動電阻之間的接線應在5米以內，若超過5 米，請使用雙鉸線。最大長度應小于5米。
